Traitement des Eaux Usées
Une ingénierie au service d'une gestion durable de l'eau.
Pour HB Drilling, R-Tech Design a été chargé de concevoir une installation industrielle de traitement des eaux usées, destinée à optimiser les performances du processus de traitement tout en améliorant la fiabilité de l'installation et la durabilité environnementale.
En étroite collaboration avec le client, nous avons traduit les exigences fonctionnelles et les paramètres du procédé en une solution technique fiable, depuis la phase de conception jusqu'à la préparation de la fabrication.
Notre contribution
Dans le cadre de ce projet, R-Tech Design était responsable de :
- Basic Engineering
- Process Engineering
- Detail Engineering
- Conception mécanique
- Modélisation CAO 3D
- Conception d'un Sludge Scraper (Drag Arm) innovant
- Plans de fabrication
- Préparation de la construction
- Validation numérique grâce à la Réalité Augmentée (AR)
Du concept à la Detail Engineering
Le projet a débuté par une phase de Basic Engineering, durant laquelle nous avons développé le concept complet de l'installation sur la base des données de procédé et des exigences du client.
Cette phase comprenait notamment :
- l'implantation générale de l'installation ;
- le positionnement des instruments de mesure ;
- les points d'entrée et de sortie de l'eau ;
- l'intégration des principaux équipements mécaniques.

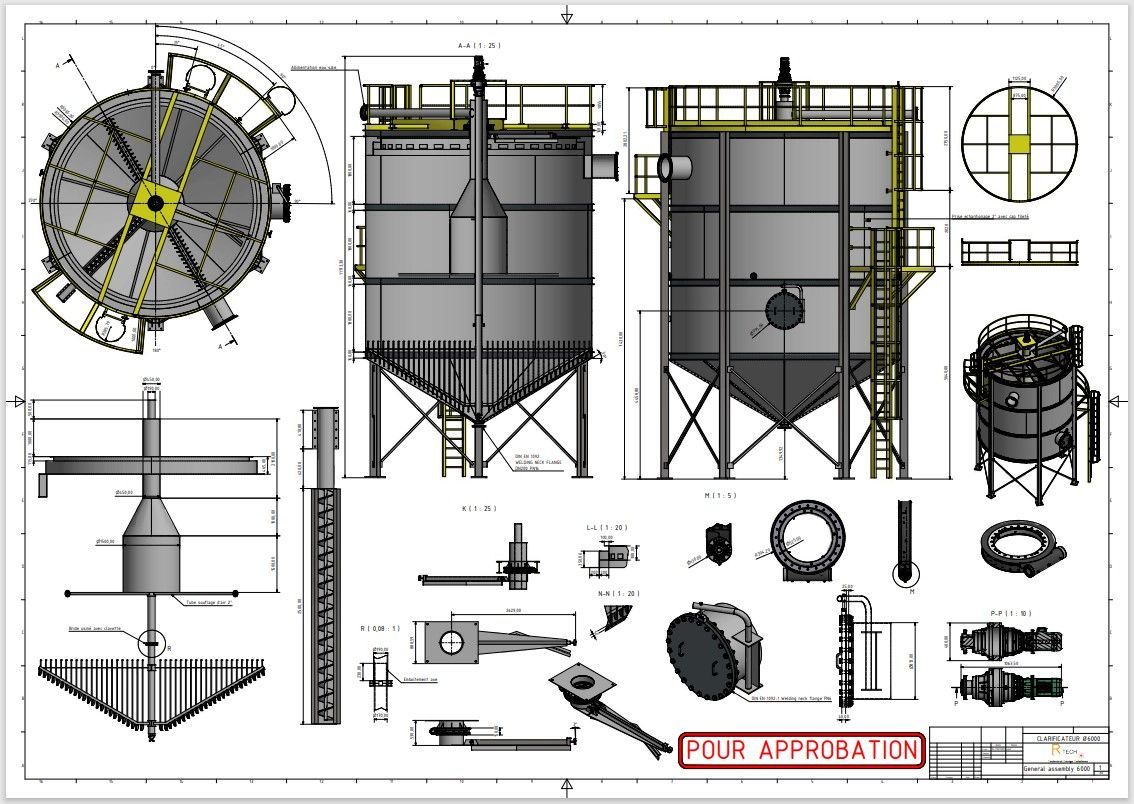

Après validation du concept, le projet a été développé en un Detail Engineering Package complet comprenant tous les modèles 3D, plans de fabrication et documents techniques nécessaires à la production.
Une conception mécanique innovante
L'un des éléments clés de ce projet fut le développement d'un Sludge Scraper (Drag Arm) spécialement conçu pour améliorer la première étape du traitement.

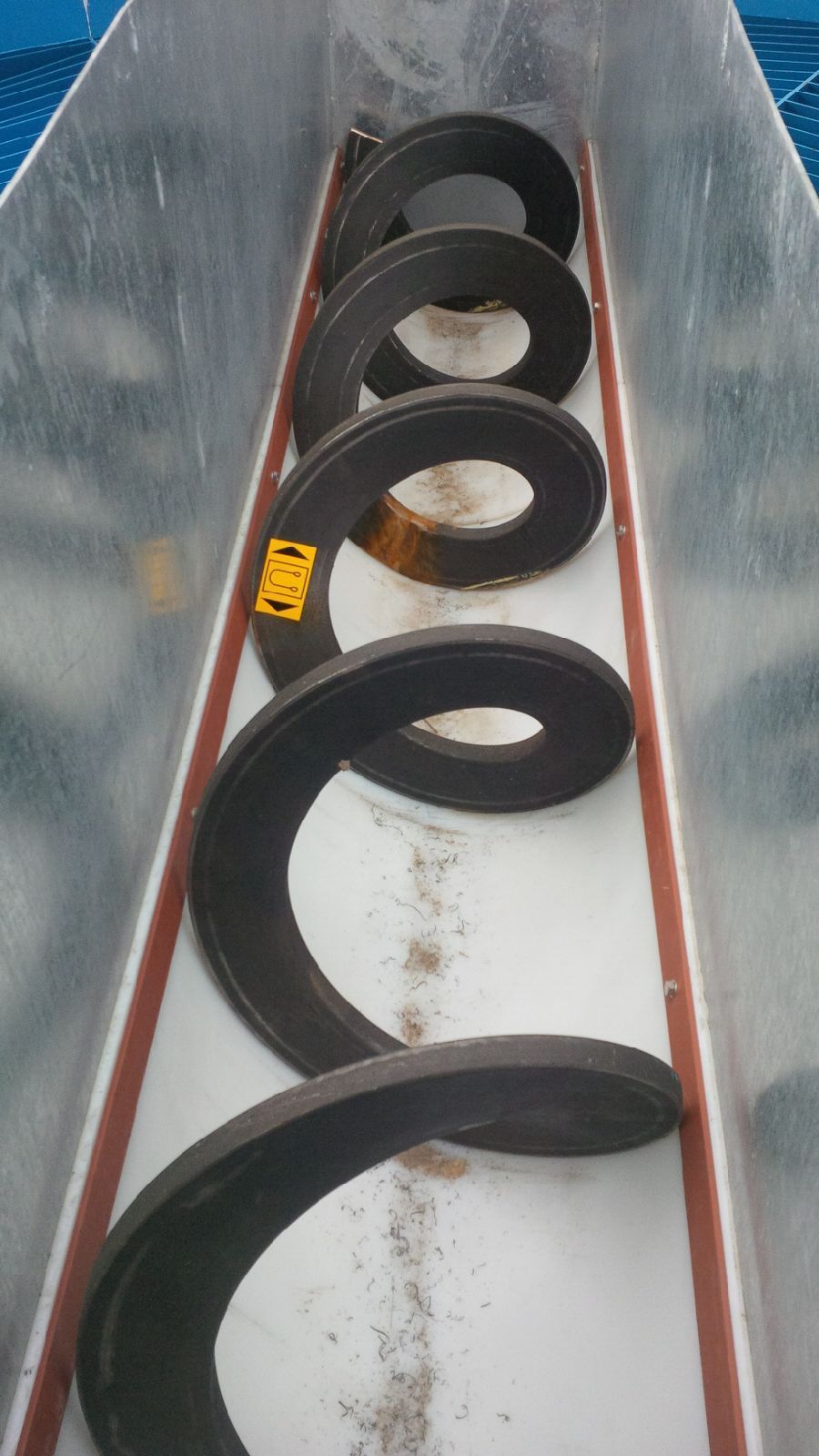

Ce système mécanique pousse les matières flottantes vers la périphérie du bassin, où elles sont récupérées avant les étapes de filtration suivantes.
Cette conception permet :
- d'améliorer le rendement du traitement ;
- de réduire la charge sur les étapes de filtration suivantes ;
- d'augmenter la fiabilité du procédé ;
- de simplifier les opérations de maintenance.
Une attention particulière a été portée à :
- l'hydraulique du bassin ;
- la résistance à l'usure ;
- la fiabilité en fonctionnement continu ;
- l'accessibilité pour la maintenance ;
- la simplicité du montage.
Validation numérique grâce à la Réalité Augmentée
Avant le lancement de la fabrication, l'installation complète a été validée grâce à la Réalité Augmentée (AR).
À l'aide d'une connexion sécurisée en 4G Live Streaming, le client a pu visualiser le projet à distance comme si l'installation était déjà construite.
Cette approche a permis de vérifier :
- la constructibilité ;
- l'accessibilité ;
- les zones de maintenance ;
- les éventuelles optimisations du projet.
Les ajustements ont ainsi pu être réalisés avant la fabrication, réduisant considérablement les modifications sur chantier.
De l'ingénierie à la fabrication
Après validation finale du projet, R-Tech Design a assuré la préparation complète de la fabrication.
Les plans de production et de fabrication ont été remis à l'atelier afin de garantir une réalisation conforme aux exigences de l'ingénierie.
Cette approche intégrée a permis une transition fluide entre la conception, la fabrication et l'installation.
Résultat

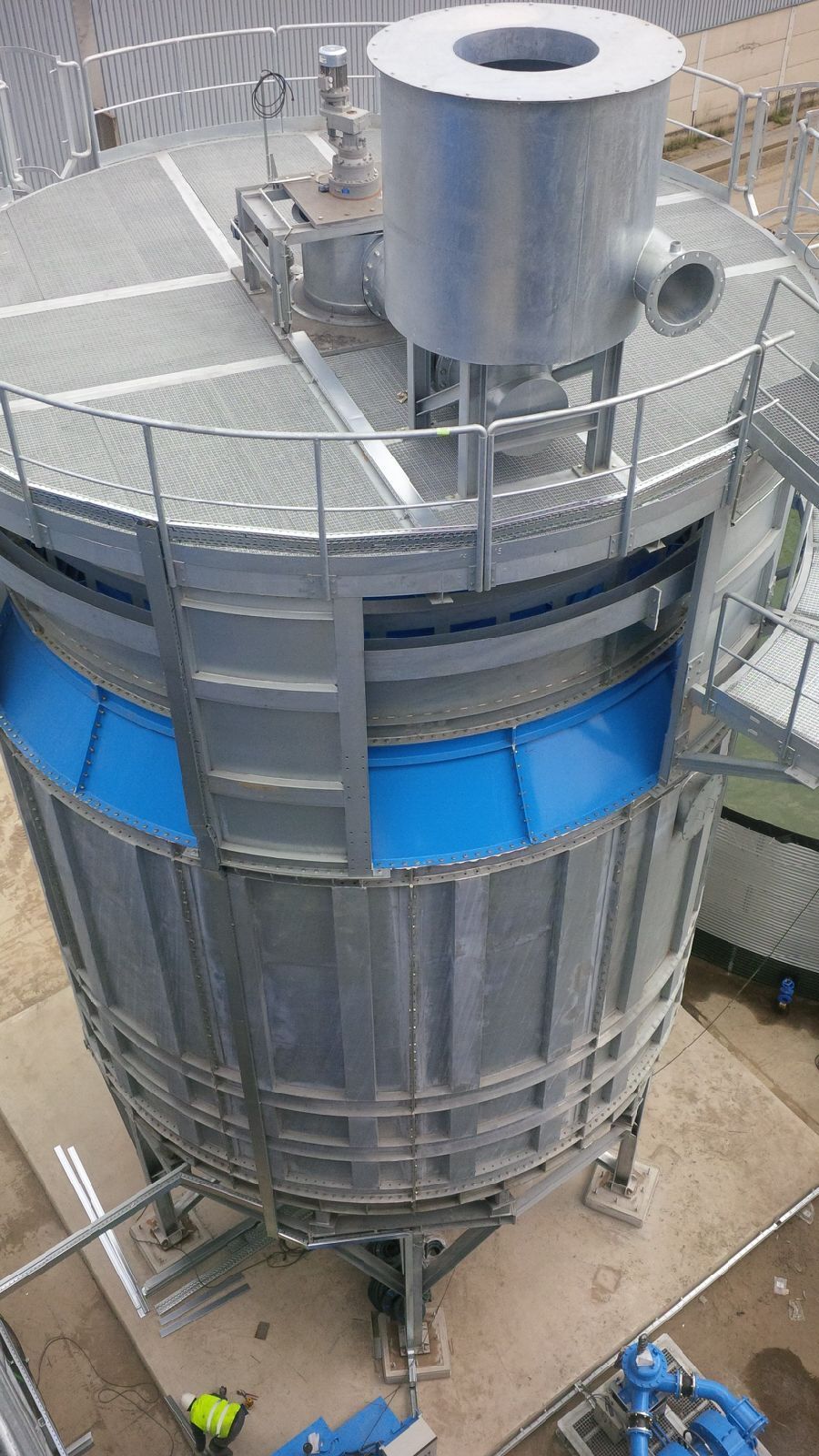

Le résultat est une installation moderne de traitement des eaux usées combinant Process Engineering, conception mécanique, modélisation 3D et validation numérique.
Ce projet démontre la capacité de R-Tech Design à développer des solutions industrielles durables dans le domaine du traitement de l'eau, où la performance, la fiabilité et l'innovation sont essentielles.
Engineering sustainable processes. Building cleaner industries.
