Industrial Wastewater Treatment System
Engineering voor duurzame waterzuivering en milieutechnologie.
Voor HB Drilling werd R-Tech Design ingeschakeld voor de ontwikkeling van een innovatieve industriële afvalwaterzuiveringsinstallatie. Het doel van dit project was het ontwerpen van een betrouwbare en efficiënte installatie die het afvalwaterproces optimaliseert, de operationele betrouwbaarheid verhoogt en bijdraagt aan een duurzamer waterbeheer.
Vanaf de eerste conceptfase werkte R-Tech Design nauw samen met de opdrachtgever om de functionele eisen, procesparameters en operationele doelstellingen te vertalen naar een technisch realiseerbaar ontwerp.
Onze bijdrage
Binnen dit project verzorgde R-Tech Design de volledige engineering, waaronder:
✔ Basic Engineering
✔ Process Engineering
✔ Detail Engineering
✔ Mechanisch ontwerp
✔ 3D CAD-modellering
✔ Ontwerp van een innovatieve sludge scraper (drag arm)
✔ Productietekeningen
✔ Constructievoorbereiding
✔ Digitale validatie met Augmented Reality
Van concept naar detailengineering
Het project startte met de uitwerking van de Basic Engineering, waarbij de volledige procesinstallatie werd opgebouwd op basis van de beschikbare procesinformatie en de functionele specificaties van de klant.
Tijdens deze fase werden onder andere de proceslayout, de positie van de meet- en regelinstrumentatie, de waterinlaat- en uitlaatpunten en de belangrijkste mechanische componenten vastgelegd.

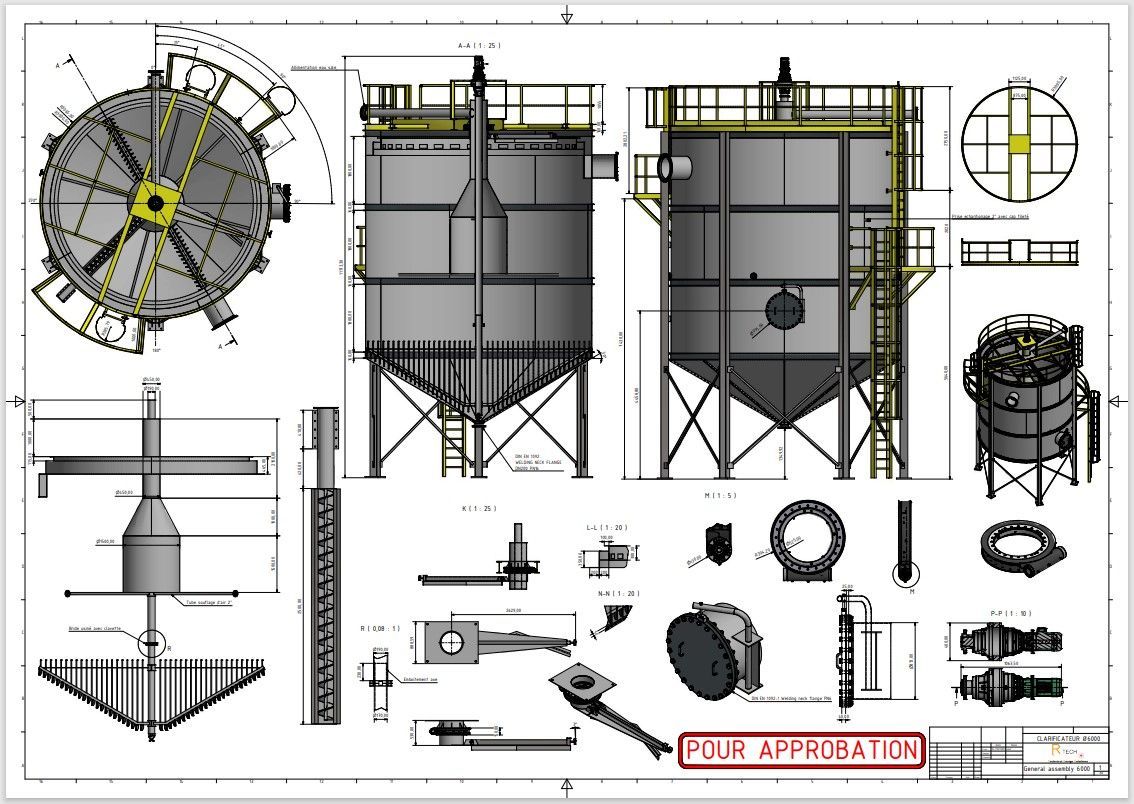

Na goedkeuring van het concept werd het project verder uitgewerkt tot een volledig Detail Engineering Package, inclusief alle noodzakelijke productie- en fabricagetekeningen.
Innovatief mechanisch ontwerp
Een belangrijk onderdeel van dit project was de ontwikkeling van een speciaal ontworpen sludge scraper (drag arm).

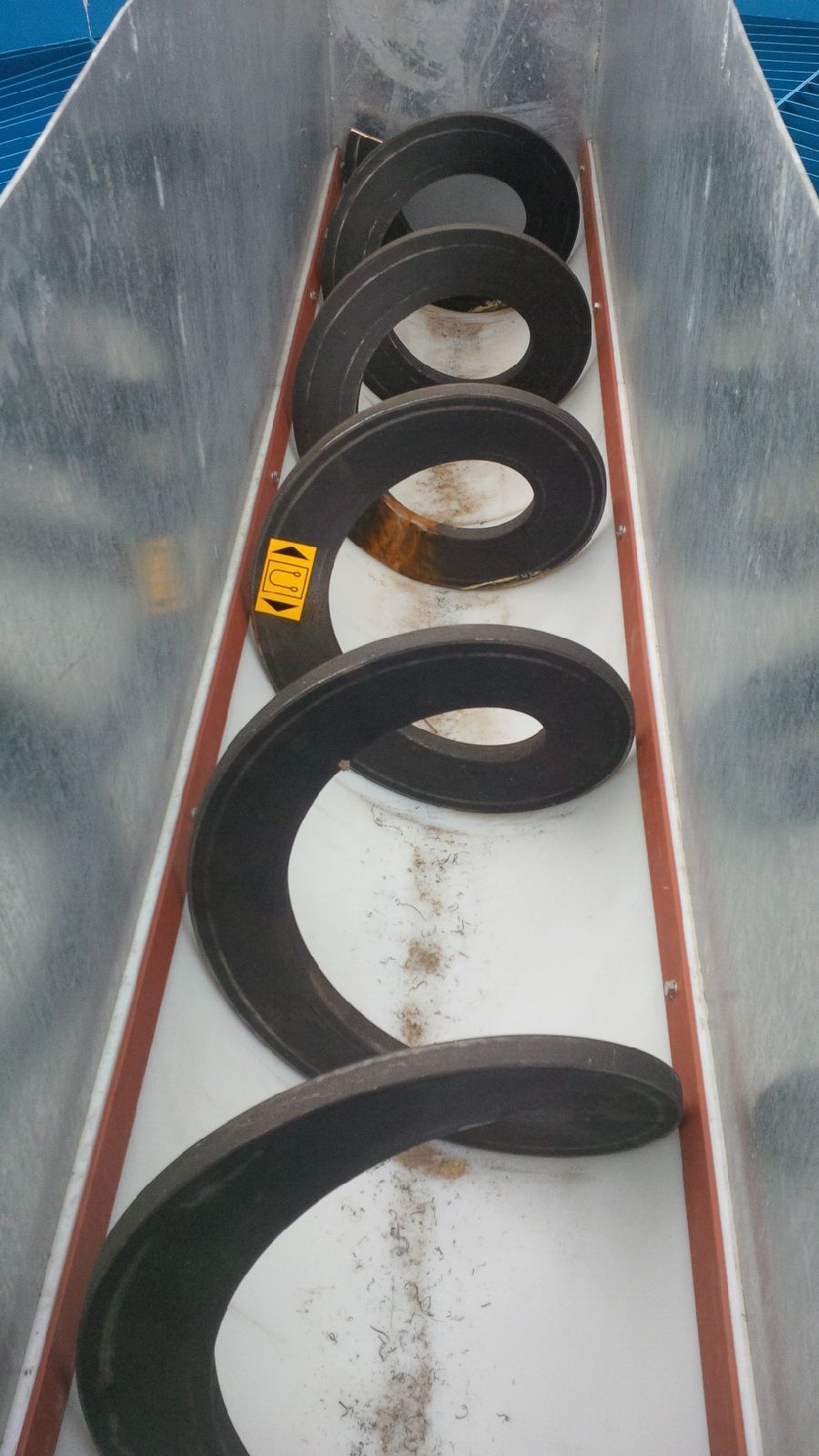

Deze mechanische constructie werd ontworpen om drijvende vervuiling gecontroleerd naar de buitenzijde van het bassin te transporteren, waar een eerste mechanische filtratiestap plaatsvindt.
Hierdoor wordt de efficiëntie van het volledige waterzuiveringsproces verhoogd en neemt de belasting van de daaropvolgende filtratie- en behandelingsstappen aanzienlijk af.
Bij het ontwerp werd bijzondere aandacht besteed aan:
- optimale stromingskarakteristieken;
- onderhoudsvriendelijkheid;
- slijtvastheid;
- bedrijfszekerheid onder continue belasting;
- eenvoudige montage en toekomstige inspectie.
Virtuele validatie met Augmented Reality
Nog vóór de productie werd het volledige ontwerp digitaal gevalideerd met behulp van Augmented Reality (AR).
Via een beveiligde 4G-liveverbinding kon de opdrachtgever de volledige installatie op afstand bekijken alsof deze reeds gebouwd was. Hierdoor konden ontwerpdetails, bereikbaarheid, onderhoudszones en constructeerbaarheid gezamenlijk worden geëvalueerd.
Dankzij deze digitale validatiefase werden optimalisaties reeds tijdens de engineering doorgevoerd, waardoor wijzigingen tijdens de productie en montage tot een minimum werden beperkt.
Van engineering naar productie
Na de finale goedkeuring verzorgde R-Tech Design de volledige productievoorbereiding.
Alle productie- en fabricagetekeningen werden uitgewerkt en overgedragen aan het werkhuis, zodat de constructie efficiënt en volgens de engineeringdocumentatie kon worden uitgevoerd.
Deze geïntegreerde aanpak verkortte de doorlooptijd van het project en zorgde voor een gecontroleerde overgang van engineering naar productie.
Resultaat

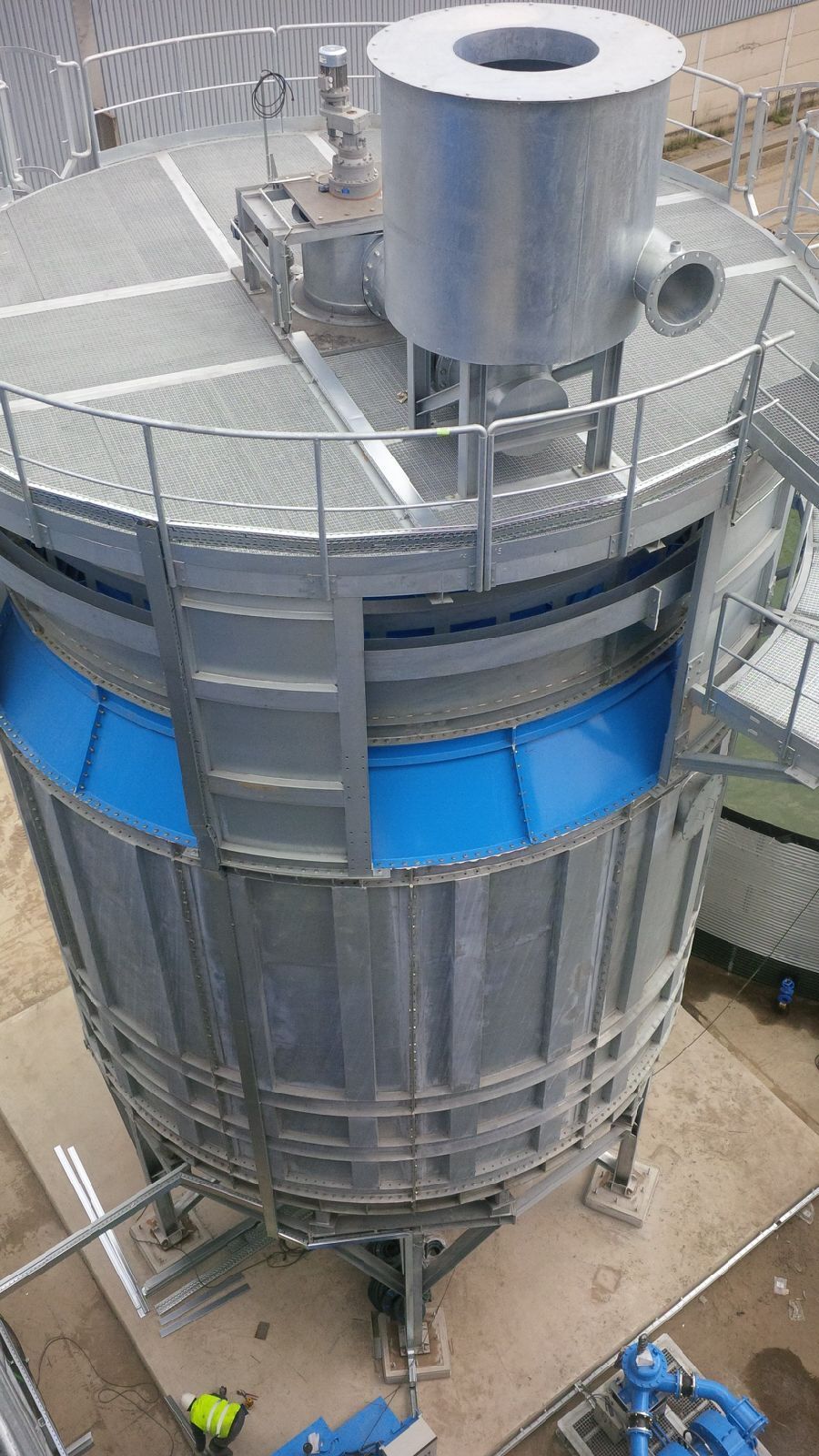

Het eindresultaat was een innovatieve industriële waterzuiveringsinstallatie waarin procesengineering, mechanisch ontwerp en digitale validatie samenkomen.
Door de combinatie van engineering, 3D-modellering en Augmented Reality leverde R-Tech Design een installatie die niet alleen technisch betrouwbaar is, maar ook bijdraagt aan efficiënter waterbeheer en een duurzamere industriële productie.
Dit project onderstreept onze expertise in procesinstallaties, milieutechnologie en duurzame industriële engineering, waarbij innovatie, betrouwbaarheid en uitvoerbaarheid centraal staan.
