Steel Plate Mill
Engineering voor een grootschalige uitbreiding van een staalwalserij.
Voor een toonaangevende Europese producent van dunne staalplaten werd R-Tech Design ingeschakeld als engineeringpartner voor een grootschalig uitbreidingsproject met een investeringswaarde van ongeveer €40 miljoen.
Het project omvatte de digitale opmeting van de bestaande installatie, de coördinatie van het centrale 3D-model en de engineering van de verbindende leidingsystemen. Dankzij onze geïntegreerde aanpak konden alle betrokken partijen efficiënt samenwerken op basis van één betrouwbare digitale omgeving.
Onze bijdrage
Binnen dit project was R-Tech Design verantwoordelijk voor:
✔ 3D-laserscanning van de bestaande installatie
✔ Site survey & Reality Capture
✔ Coördinatie van het centrale 3D-model
✔ Interconnecting piping
✔ Ontwerp van piping supports
✔ Stressanalyse van hydraulische leidingsystemen
✔ Productie van isometrische tekeningen
✔ Opstellen van technische lastenboeken
✔ Technische ondersteuning tijdens de uitvoeringsfase
De uitdaging
Bij uitbreidingen van bestaande staalproductie-installaties is nauwkeurigheid essentieel. Nieuwe installaties moeten perfect aansluiten op de bestaande infrastructuur, terwijl de productie zo veel mogelijk operationeel blijft.

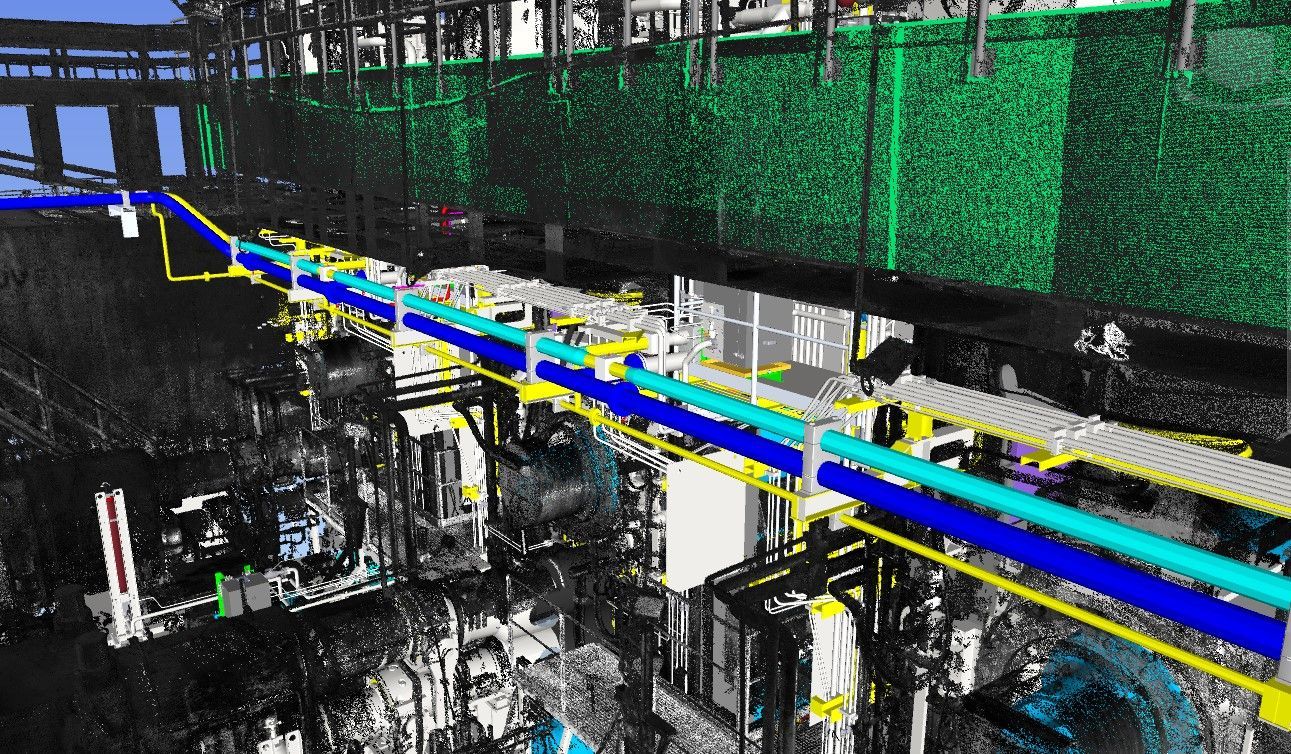

Door gebruik te maken van 3D-laserscanning en een centraal gecoördineerd 3D-model beschikten alle engineeringpartners over dezelfde actuele projectinformatie. Hierdoor konden clashes vroegtijdig worden opgespoord, ontwerpwijzigingen efficiënt worden verwerkt en de uitvoering optimaal worden voorbereid.

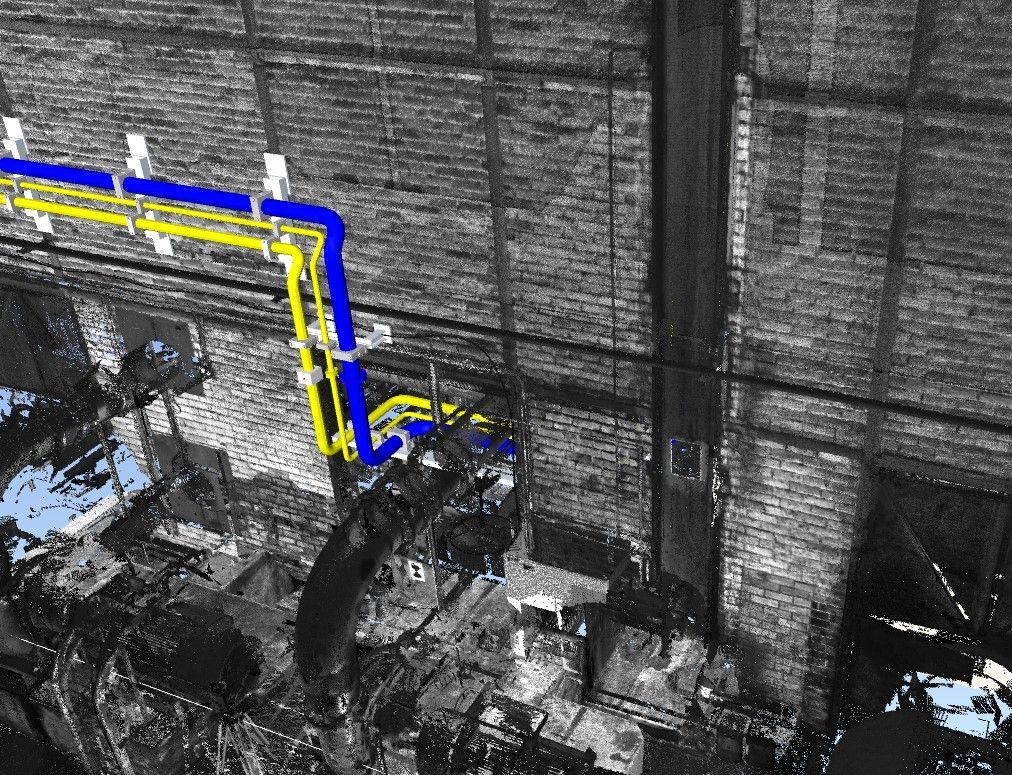

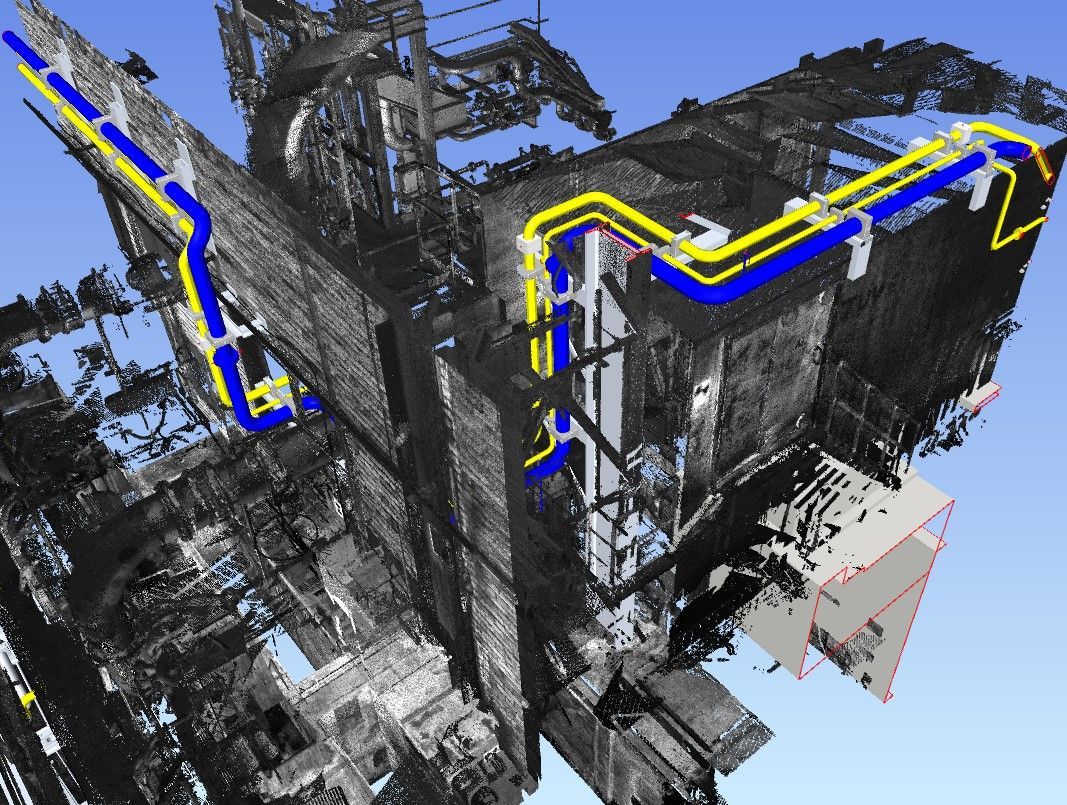

Daarnaast voerden wij de engineering uit van de verbindende leidingsystemen, inclusief de benodigde piping supports, hydraulische stressanalyses en productieklare isometrische tekeningen.
Van engineering naar uitvoering
Na de engineeringfase werden de technische lastenboeken opgesteld en verdeeld onder de verschillende constructiebedrijven die betrokken waren bij de uitvoering.
Door engineering, documentatie en coördinatie te combineren werd een efficiënte samenwerking gerealiseerd tussen alle disciplines en uitvoerende partijen.
Resultaat
Met een combinatie van 3D Reality Capture, engineering en projectcoördinatie leverde R-Tech Design een belangrijke bijdrage aan de succesvolle realisatie van een grootschalige industriële uitbreiding.
Dit project onderstreept onze expertise in complexe brownfield-projecten waar nauwkeurigheid, samenwerking en technische betrouwbaarheid essentieel zijn.
