High Pressure Steam Boiler
Engineering voor hogedruk stoomsystemen.
Voor dit project werd R-Tech Design ingeschakeld om, in samenwerking met Jacobs, de volledige engineering van een industriële hogedrukstoomketel uit te werken.

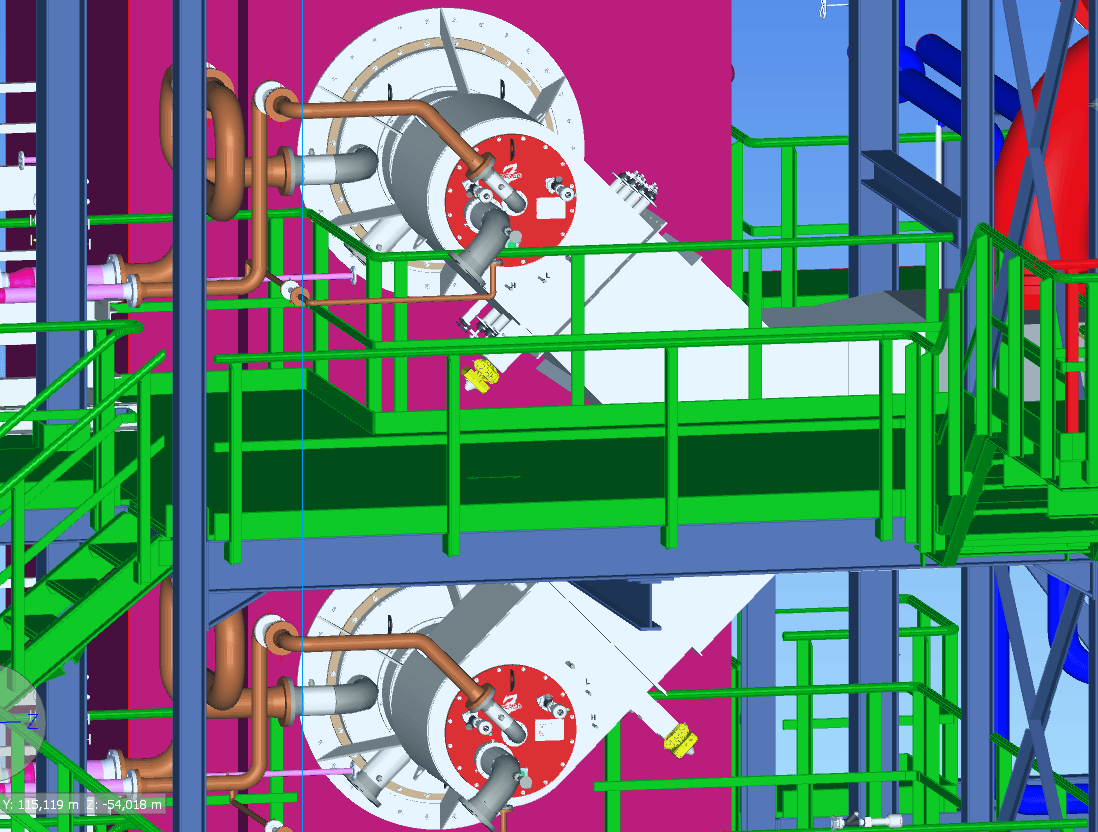

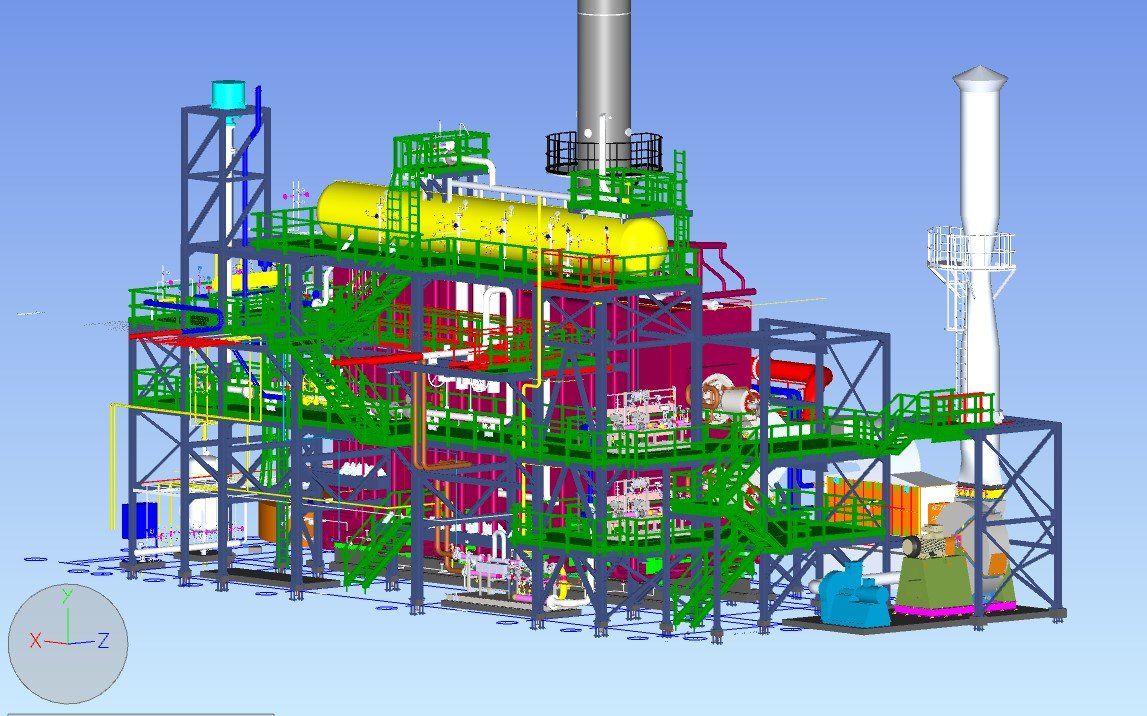

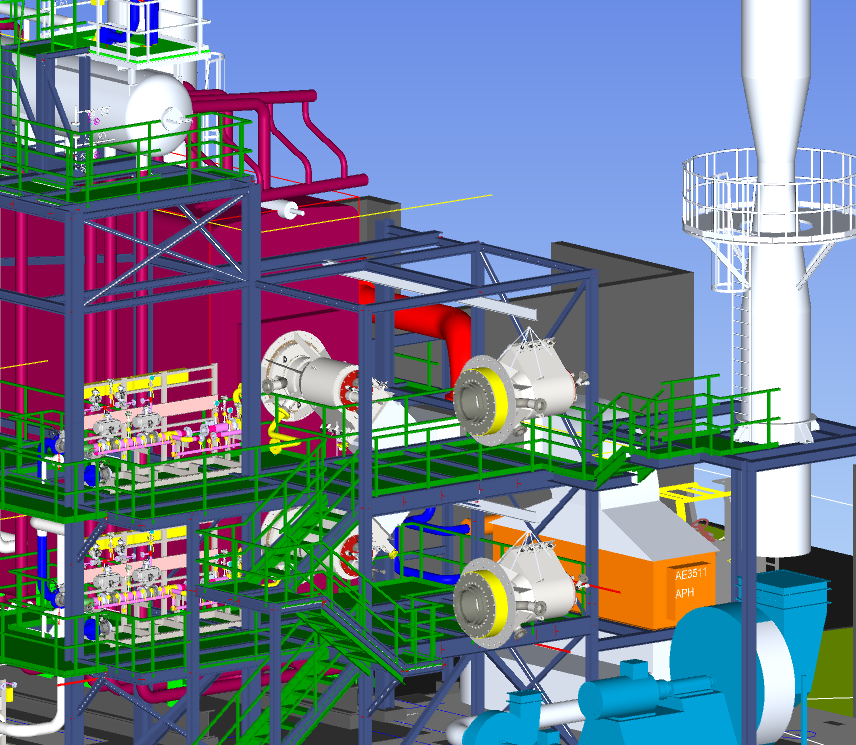

Vanuit de beschikbare P&ID's ontwikkelden wij het volledige 3D-ontwerp, de piping engineering, productie- en fabricagetekeningen en de bijhorende isometrische tekeningen. Het doel was een technisch betrouwbare installatie te realiseren die volledig voldeed aan de geldende ontwerpcriteria en de specificaties van de opdrachtgever.
Onze bijdrage
Binnen dit project was R-Tech Design verantwoordelijk voor:
✔ Piping Engineering
✔ 3D CAD-modellering
✔ Isometrische productietekeningen
✔ Detailengineering
✔ Expansieberekeningen
✔ Ontwerp van piping supports
✔ Constructiebegeleiding
✔ Werfcoördinatie en oplevering
De technische uitdaging
Hogedrukstoomsystemen behoren tot de meest kritische installaties binnen industriële procesomgevingen.
Door de combinatie van hoge temperaturen en hoge drukken ontstaan thermische uitzettingen die aanzienlijke spanningen op leidingsystemen kunnen veroorzaken. Een correct ontwerp van expansielussen, leidingondersteuningen en bevestigingspunten is daarom essentieel voor een veilige en betrouwbare installatie. Ook een zorgvuldig uitgewerkte ondersteuning van het leidingwerk is cruciaal om ongewenste belastingen op de installatie te voorkomen.
Tijdens dit project voerden wij de nodige expansiestudies uit en ontwikkelden we een ontwerp dat volledig aansloot bij de technische eisen en de geldende normen.
Van engineering tot realisatie

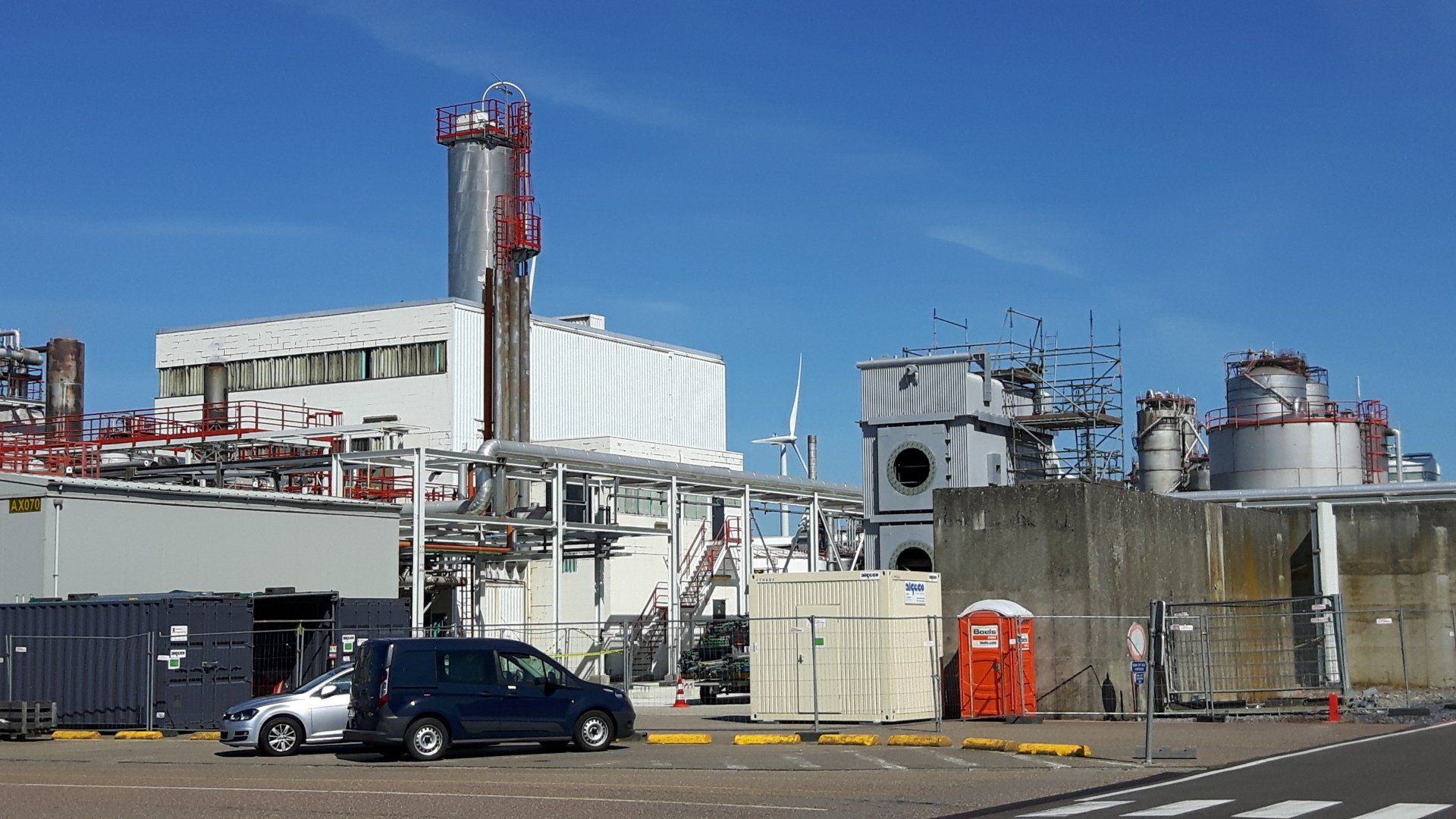

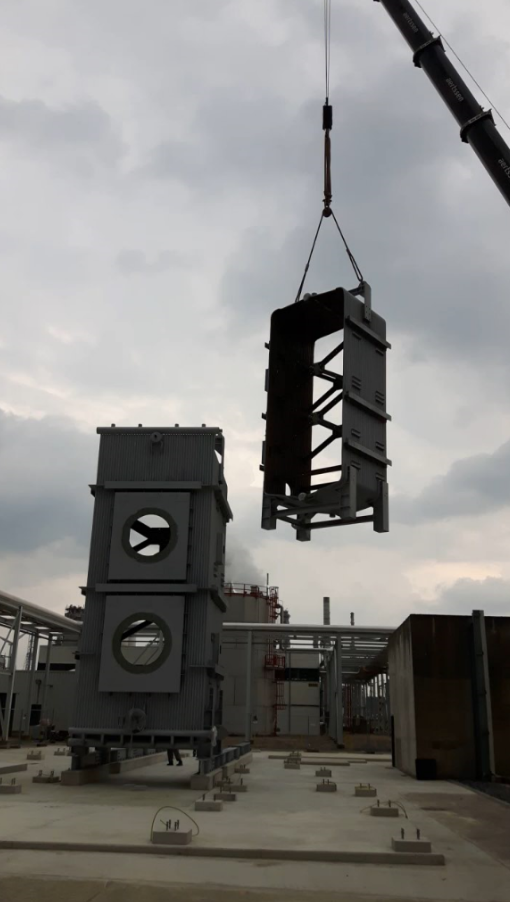

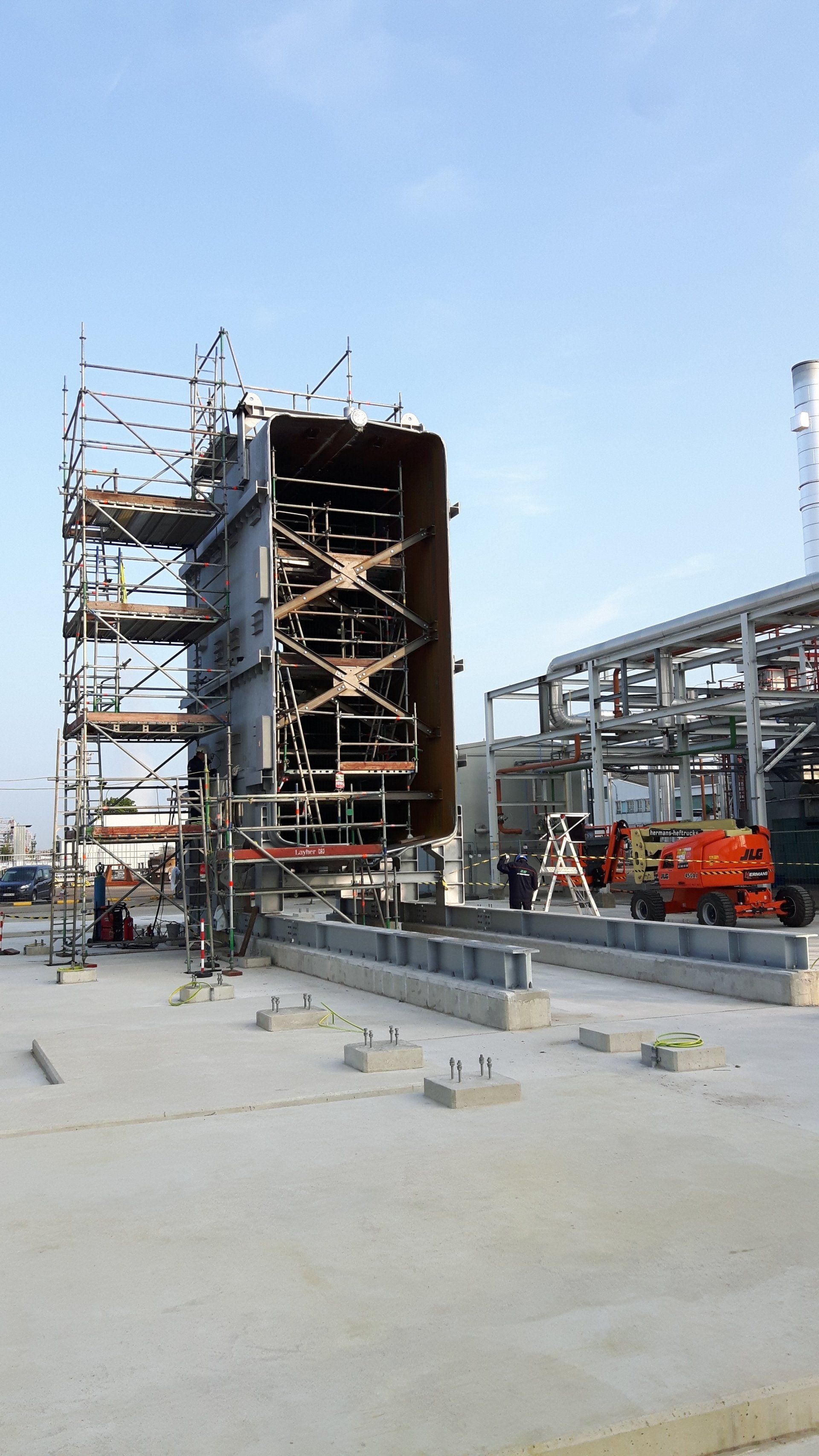

Na goedkeuring van het ontwerp ondersteunde R-Tech Design ook de uitvoeringsfase van het project.
Wij verzorgden de technische coördinatie tijdens de constructie, volgden de installatie op de werf op en ondersteunden de druktesten, kwaliteitscontroles en de opleverdocumentatie. Hierdoor bleef de aansluiting tussen engineering en uitvoering gewaarborgd gedurende het volledige project.
Resultaat
Door engineering, detailontwerp en werfondersteuning te combineren werd een betrouwbare hogedrukstoominstallatie gerealiseerd die volledig beantwoordde aan de eisen van de opdrachtgever.
Dit project toont de expertise van R-Tech Design in complexe industriële procesinstallaties waar nauwkeurigheid, veiligheid en technische betrouwbaarheid essentieel zijn.
Engineering under pressure. Built for reliability.
